Tässä tulee tapaus yhdeltä asiakkaaltamme, hän omistaa tehtaan, joka valmistaa muovipulloja ja muoviämpäjä. Nyt lähestyy kesäkuukausia, hän vaatii ilmastointilaitteen asentamista tehtaan konepajaan. Täältä saamme perustiedot hänen tehtaansa. 60 työntekijöistä, maa-ala 2700㎡, korkeus 8 metriä, sisäilman tavoitelämpötila on 25-30 astetta, raitisilmasuhde 5 %, ilmankiertosuhde 4-6 kertaa, joten kuinka paljon kilowattia jäähdytystehoa pitäisi olla?
1. Huonetilan tilavuus=2700 ㎡×8 metriä=21,600 m³
2. Ilman virtausnopeus=21,600 m³×5 %×4~6 kertaa=4,320 6,480 m³/h, perustuen raitisilmasuhteeseen 5 %
3. Arvio jäähdytyskuormasta (henkilöstö, laitteet, vaipparakenne, raitis ilma huomioon ottaen)
Arvioimme yksikön jäähdytyskuorman toimialan kokemuksen mukaan
Muovipajan jäähdytyskuorman viitearvo 150-250 W/m²
Suuri henkilötiheys (60 henkilöä), laitelämpö, otamme 220 W/m² on turvallisempi
Jäähdytysteho=2700 m² × 220 W/m²=594 000 W=594 kW
Ehdotukset:

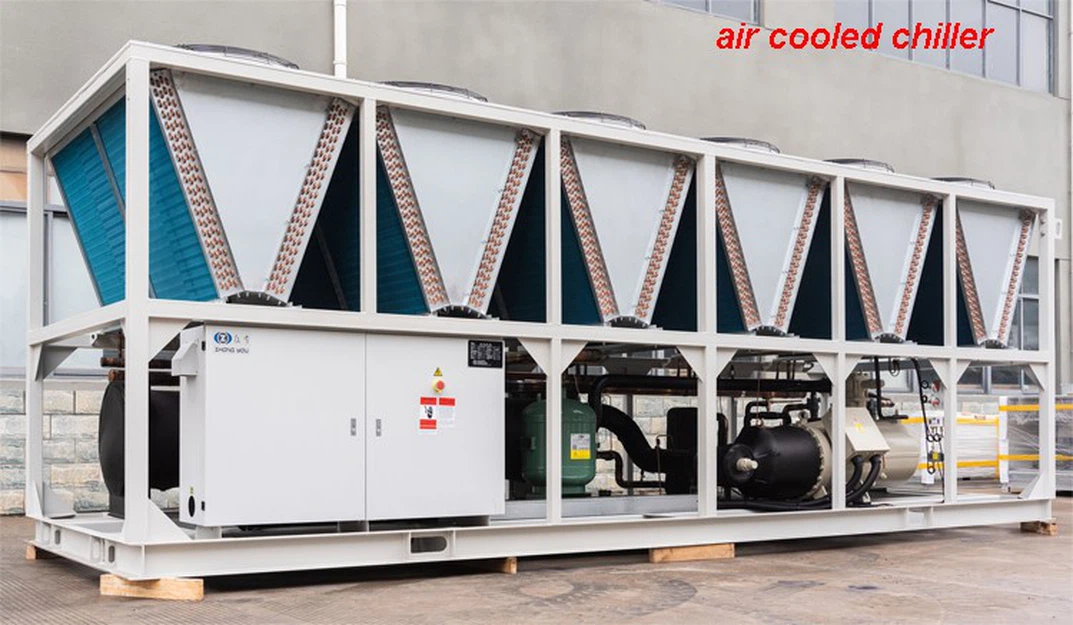

1. Jäähdytinten määrä: Suosittelemme kahta 300 kW:n ilmajäähdytteistä ruuvijäähdytintä (redundanssi- ja -ajanjakokäyttöön)

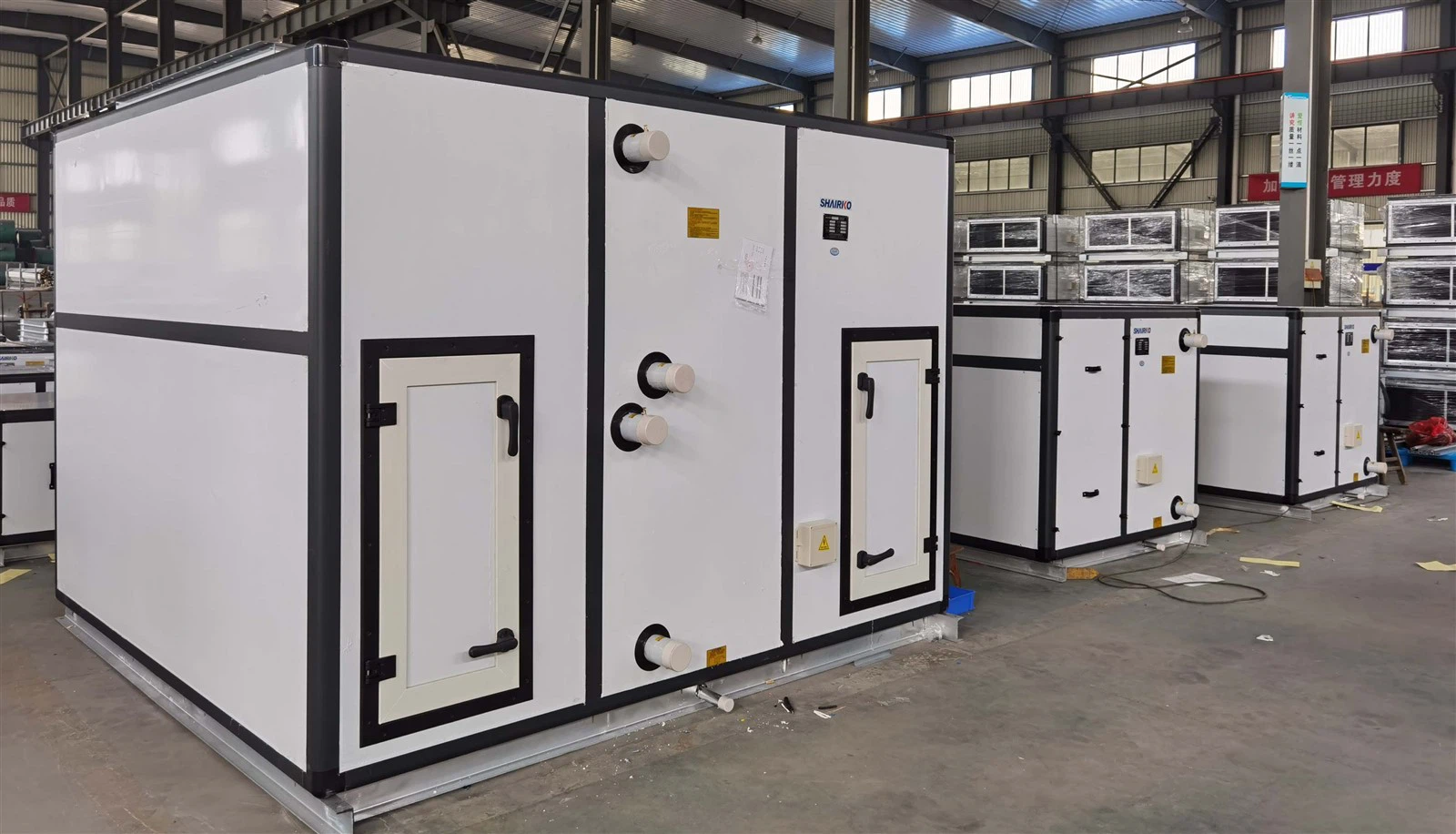

2. Päätelaitteet: Noin 3–4 yksikköä suuria ilmankäsittelylaitteita (noin 15 000 m³/h) tai hajallaan useita keskikokoisia yksiköitä
3. Raitisilmakäsittely: Suorita keskitetty raitisilmakäsittely ilmanvaihtojen määrän mukaan tai asenna AHU raitisilmaosalla
4. Tarvittava tila: Jäähdytystornia ei tarvita, sillä se on pienikokoinen, ja myöhempi huolto on suhteellisen yksinkertaista
